3Dプリンターで​グロースランプを​作る​方法

グロースランプは、Leoraのパラメトリックなランプデザインツール「スタジオ」を使って、ブラウザ上でそのままデザインできるランプのひとつです。このランプは自然から着想を得ています。一部の葉や花びらと同じように、フィンの縁は中央より速く育つため、育つにつれて波打ち、やがてランプの丸い形いっぱいに広がります。フィンをどこまで育てるか、何枚にするか、どう波打たせてねじるか、どんな色をまとわせるか、そして頂上に何を書き入れるかを決めたら、ファイルをダウンロードして、お手持ちの3Dプリンターでプリントします。

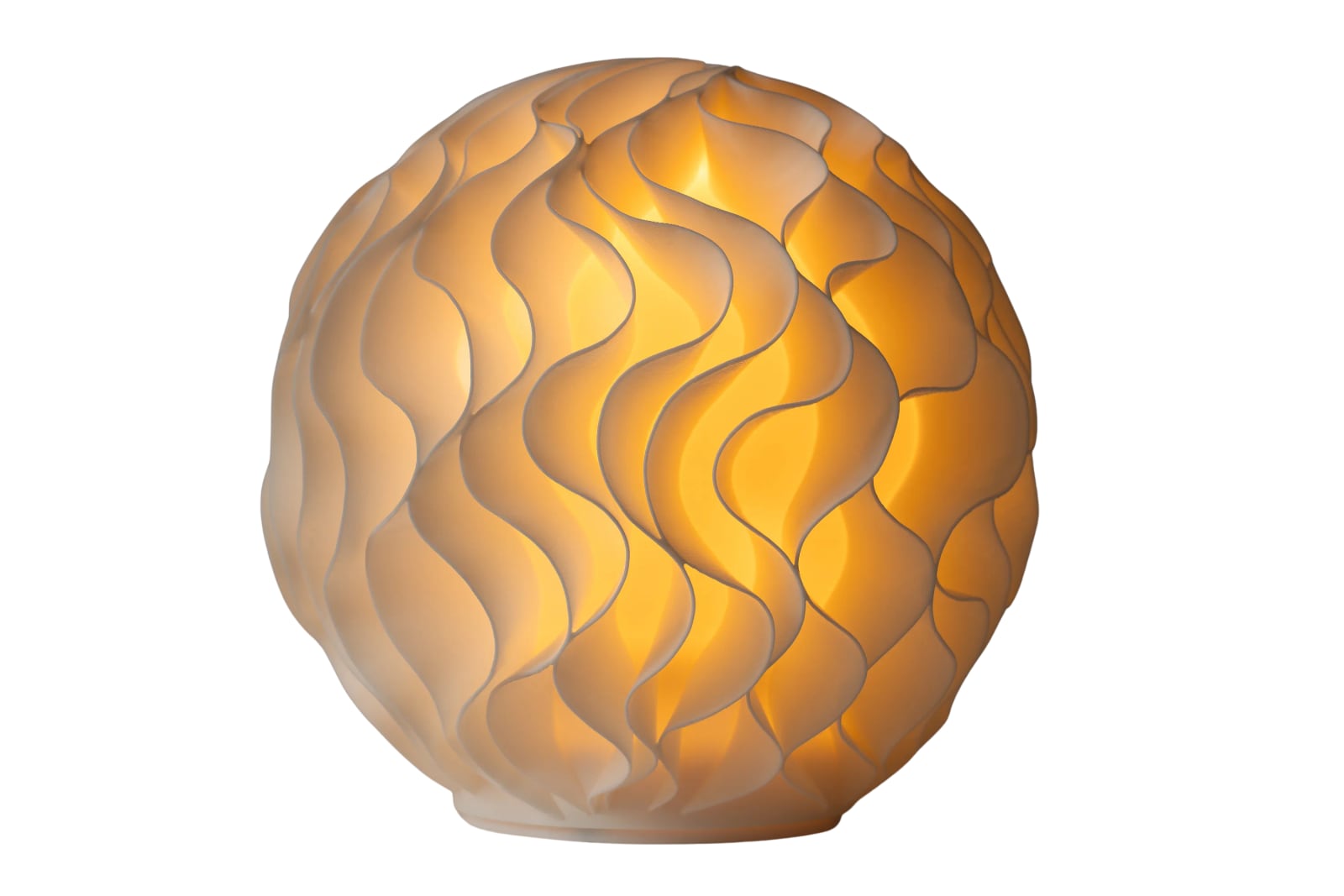

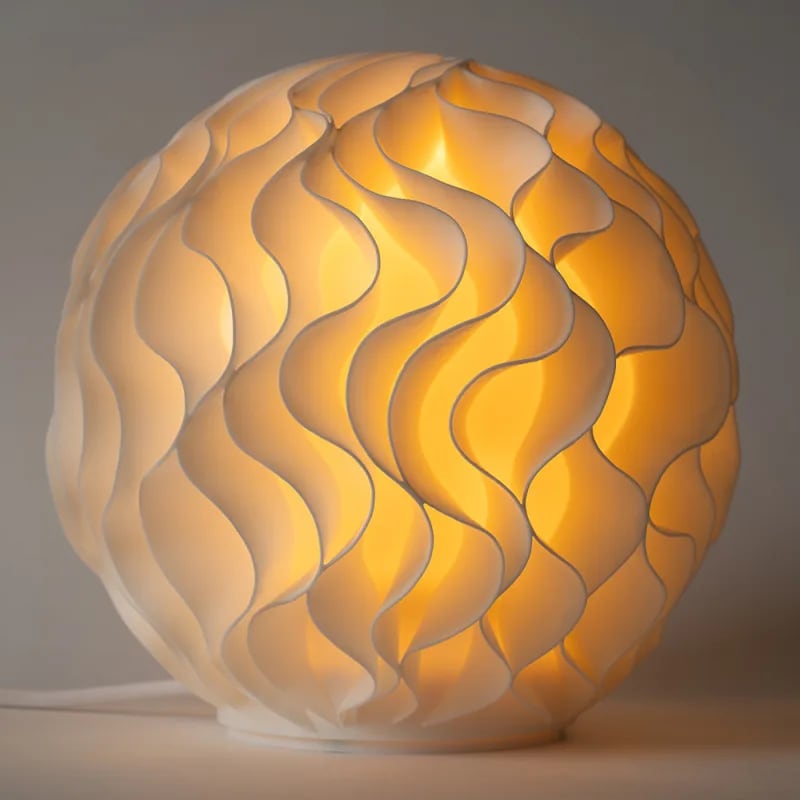

スタジオを開いたときのランプは、直径約169mm、高さ約159mmで、フィンは28枚です。ランプシェードはフィン、シェル、足元をまとめて一体でプリントし、別パーツのLEDハウジングを足元にロックして取り付けます。ライトはBambu LabのLEDランプキット001で、USBケーブル付きの5V・3Wの電球色LEDモジュールです。光はフィンのあいだからこぼれます。Leoraのランプデザインの旧バージョンでは、Creative CablesのPosaluceベースを使用しています。また、Creative CablesのSnakeBisコードセットでランプを使えるオプションも、近日提供予定です。

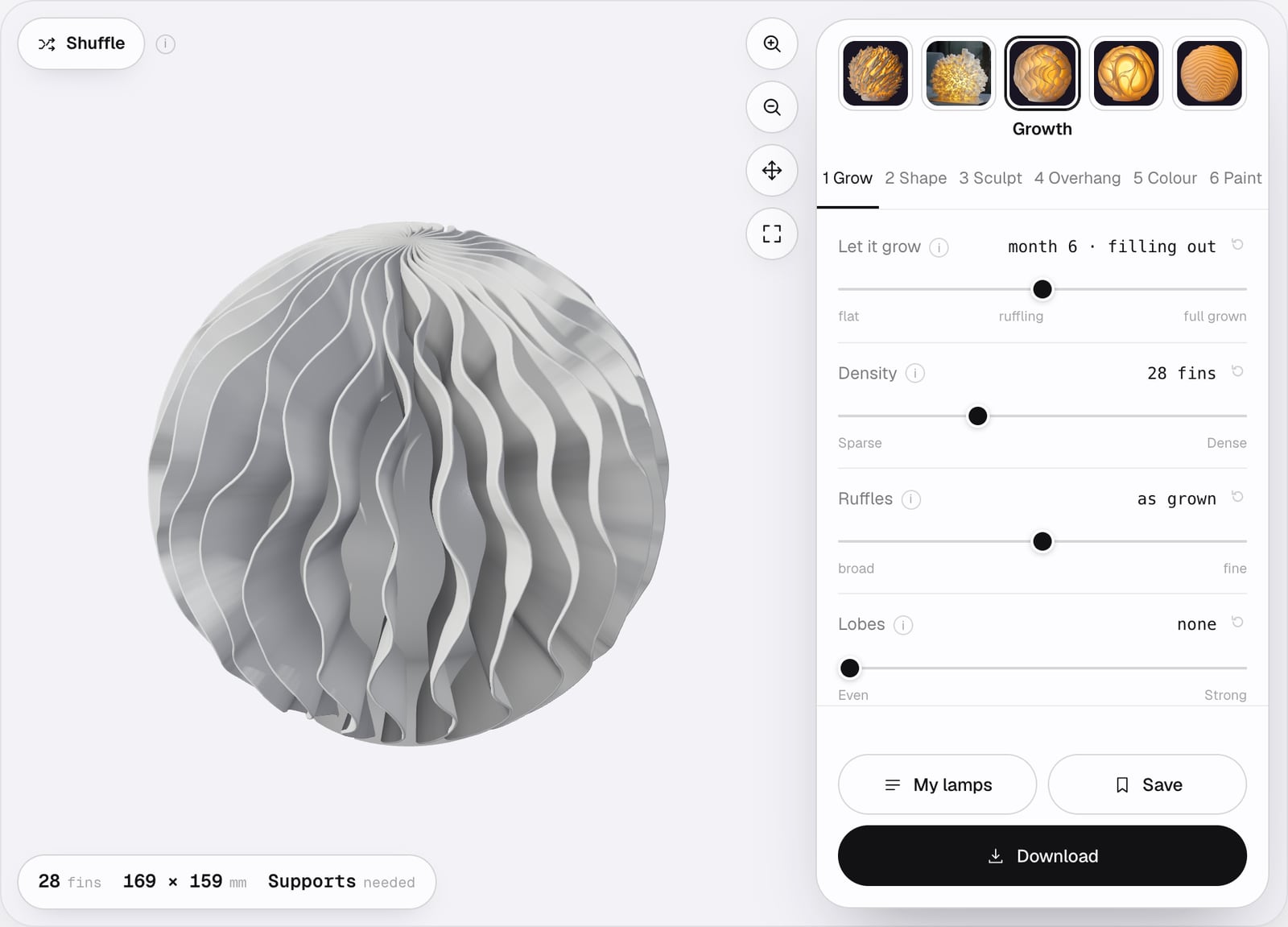

1. 1モデルページを開き、スタジオまでスクロールします。
2. 2パネル上部の3番目のランプ「グロース」を選びます。
3. 3その下にある「1 育てる」「2 形」「3 スカルプト」「4 オーバーハング」「5 カラー」「6 ペイント」の6つのステップを順に進めます。

3Dビューの下部には、ランプのフィンの枚数、ミリ単位の大きさ、そしてシェルの内側にサポートを付けてプリントするかどうかが表示されます。

各スライダーの値の横にある丸い矢印で、そのスライダーをリセットできます。3Dビューの上部にある「リセット」を押すと、確認のあとでランプ全体がリセットされます。

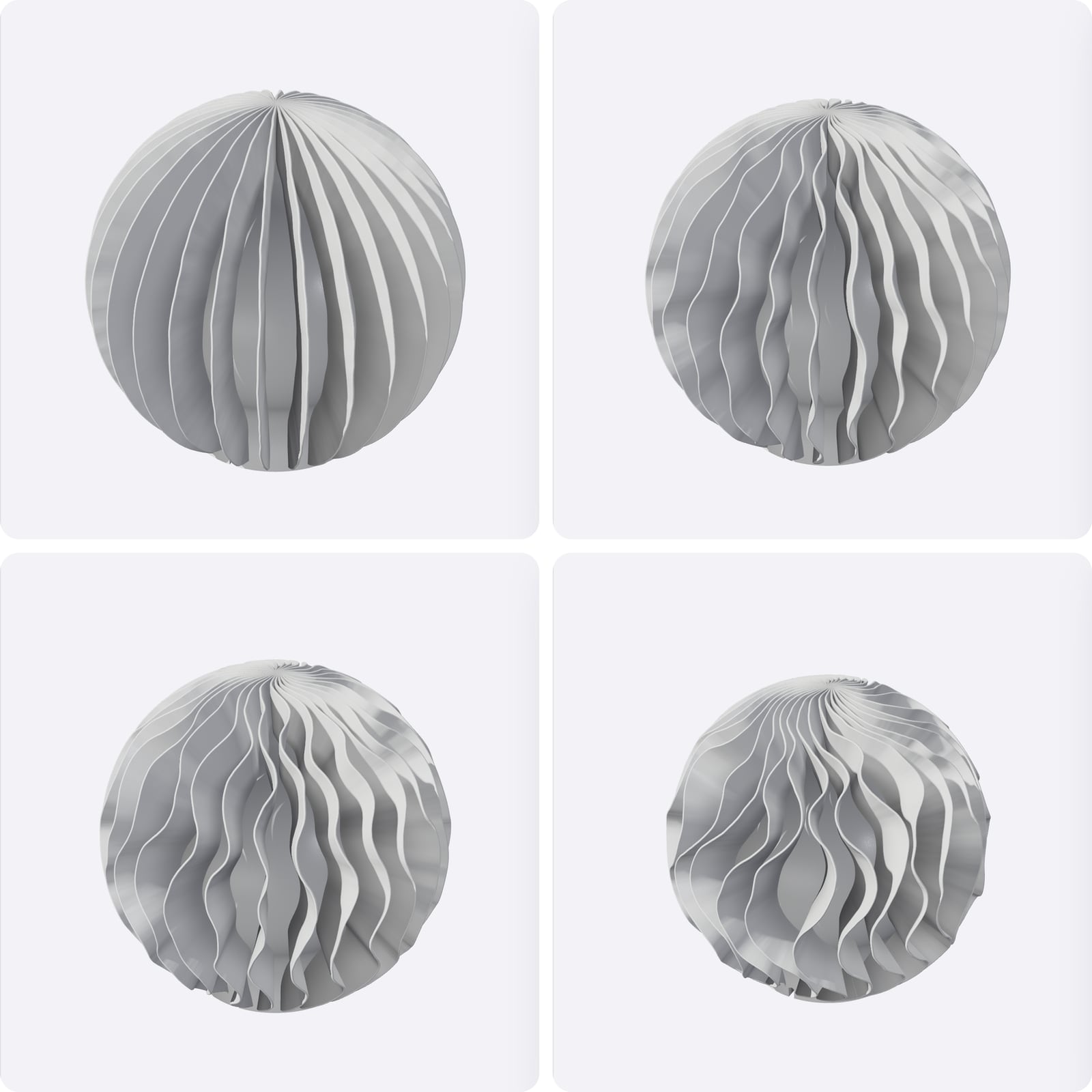

「育ててみよう」は、「育てる」のステップの最初のスライダーです。0か月目のフィンは平らです。育つにつれて縁が波打ち、フィンどうしが押し合い、ところどころでほかより外へ伸びていきます。12か月目には育ちきります。スタジオで開いたときのランプは、6か月目の「ふくらみ中」です。

自然からの着想

自然界には、縁が中央より速く育つ葉や花びらがあります。ユリの花びらもそのひとつです。つぼみが開くとき、花びらの縁は中央より長く伸びてしわが寄り、その成長が花を押し開く助けになります。育っていく薄いシートの縁が、平らなままでは収まらないほど中央より長くなると、シートは平面から外れて曲がるしかありません。そのため縁は波打ち、巻いていきます。

「育ててみよう」は、この成長をすべてのフィンでシミュレーションします。どのフィンも最初は平らで、月を追うごとに縁が中央より速く育つため、波打ち、巻いていきます。フィンが混み合うところでは、互いにすり抜けることなく押し合います。スタジオはブラウザの中でフィンを育て、ひと月ごとの姿をすべて残しておくので、成長の過程を前後に行き来できます。

シャッフル

3Dビューの上部にある「シャッフル」は、同じ設定のまま別のランプを育てるので、フリルの出方が変わります。

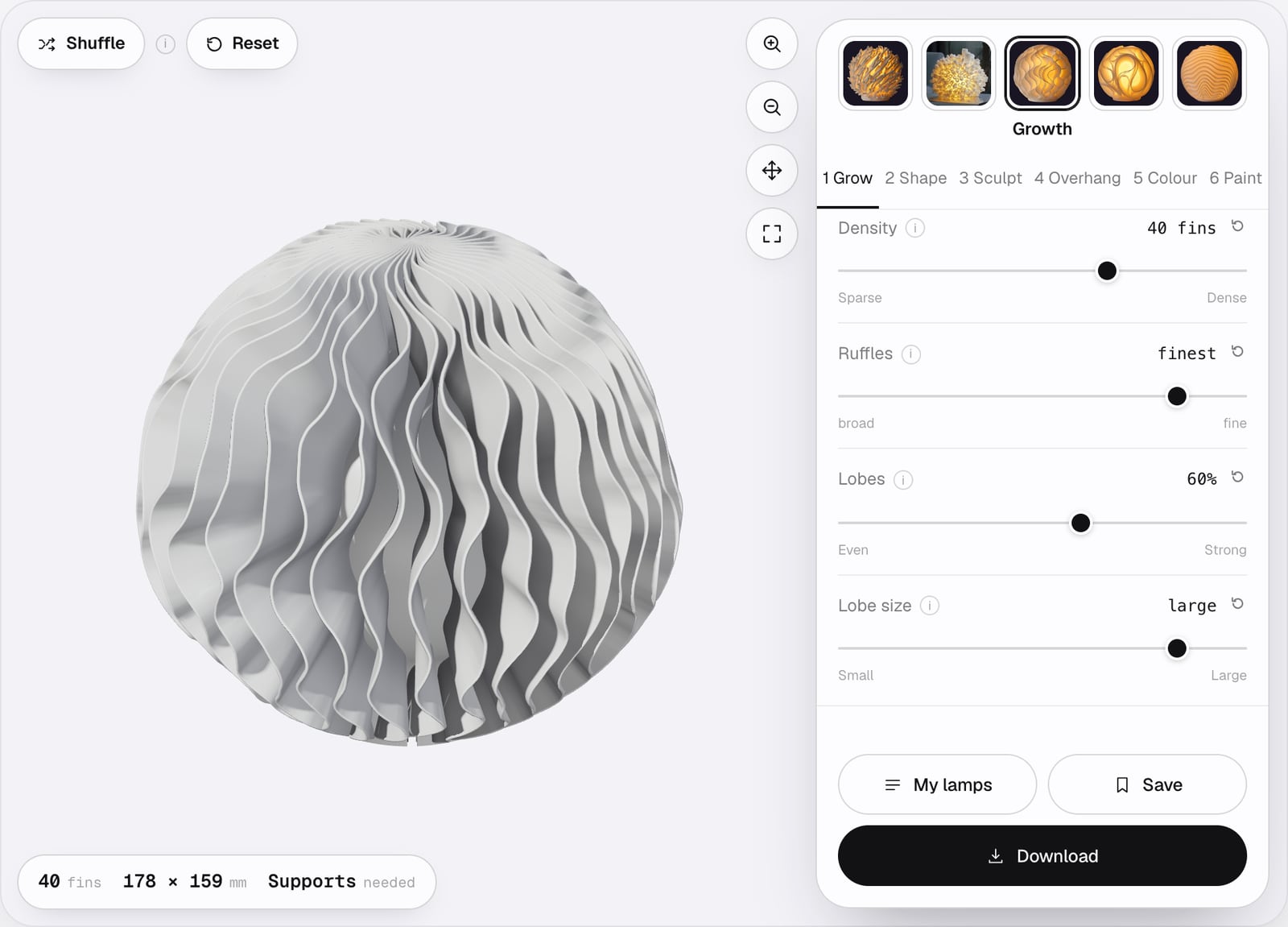

• 密度

  働き

  ランプのフィンの枚数を決めます。

  範囲

  16枚から52枚まで（初期値は28枚）

• フリル

  働き

  フィンの波打ち方を、少数の大きな波から、たくさんの細かい波まで変えます。

  範囲

  大きな波から細かな波まで（初期値は真ん中の「本来のまま」）

• ふくらみ

  働き

  ランプ全体にわたって、フィンの一部をほかの部分より外へ張り出させます。

  範囲

  「なし」から「強い」まで（初期値は「なし」）

• ふくらみの大きさ

  働き

  張り出す部分の大きさを決めます。小さなふくらみをたくさんにするか、大きなふくらみを少しにするかです。

  範囲

  「小さい」から「大きい」まで（初期値は「中」）

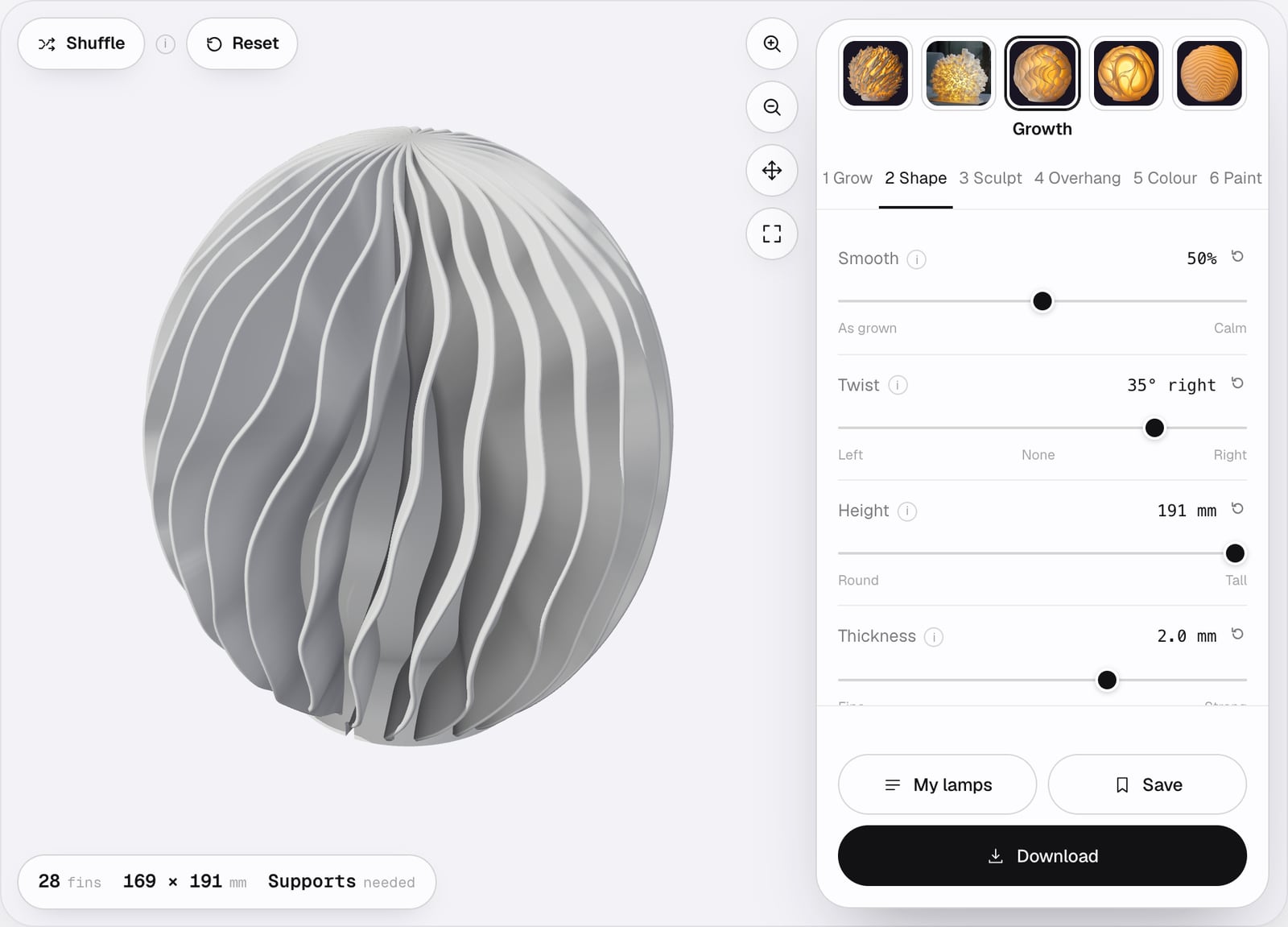

• なめらかさ

  働き

  フィンのフリルを、細かい波から順に落ち着かせます。フィンの輪郭とふくらみはそのままです。

  範囲

  「育ったまま」から「穏やか」まで（0%から100%）

• ねじり

  働き

  ランプを軸のまわりに、上へ行くほど大きく回し、フィンがらせん状に傾くようにします。

  範囲

  左へ60°から右へ60°まで（初期値は「なし」）

• 高さ

  働き

  ランプを上へ引き伸ばします。ソケット、LEDハウジング、内側のシェルの大きさは変わりません。

  範囲

  159mmから191mmまで（初期値は159mm）

• 厚み

  働き

  フィンをプリントする厚みを決めます。

  範囲

  1.2mmから2.4mmまで（初期値は1.2mm）

1.2mmのフィンは、0.4mmノズルの線3本分でプリントされます。フィンを厚くするほど硬くなり、光は通りにくくなります。

「高さ」を最大にすると、ランプは直径約169mm、高さ約191mmになります。プリンターに収まらなくなると、ダウンロード画面ではそのプリンターがグレー表示になり、押すと理由が表示されます。

1. 1「形」のステップで「ロゴを追加」までスクロールし、「オン」を押します。仮のロゴとして、Leoraのロゴが表示されます。
2. 2「アップロード」を押して、自分のロゴを選びます。背景が透明なPNGが最適ですが、JPEG、WebP、SVGのファイルも使えます。
3. 3「ロゴのサイズ」をドラッグして、ロゴの幅を12mmから30mmの範囲で決めます。初期値は16mmです。
4. 4「ロゴの色」を開き、ランプと同じ色でプリントするなら「ランプと同じ」を、ロゴに専用のスプールを使うなら「専用の色」を選びます。

ロゴは、ランプの頂上でフィンに埋め込まれたごく薄い土台の上に立ち、上から見るといちばんよく見えます。細すぎる線は、プリントできるように太く補正されます。

ロゴを専用の色にすると、スプールが1本増えます。AMS 1台に入るのは4本までで、ランプにそれより多く必要になると、スタジオが知らせてくれます。

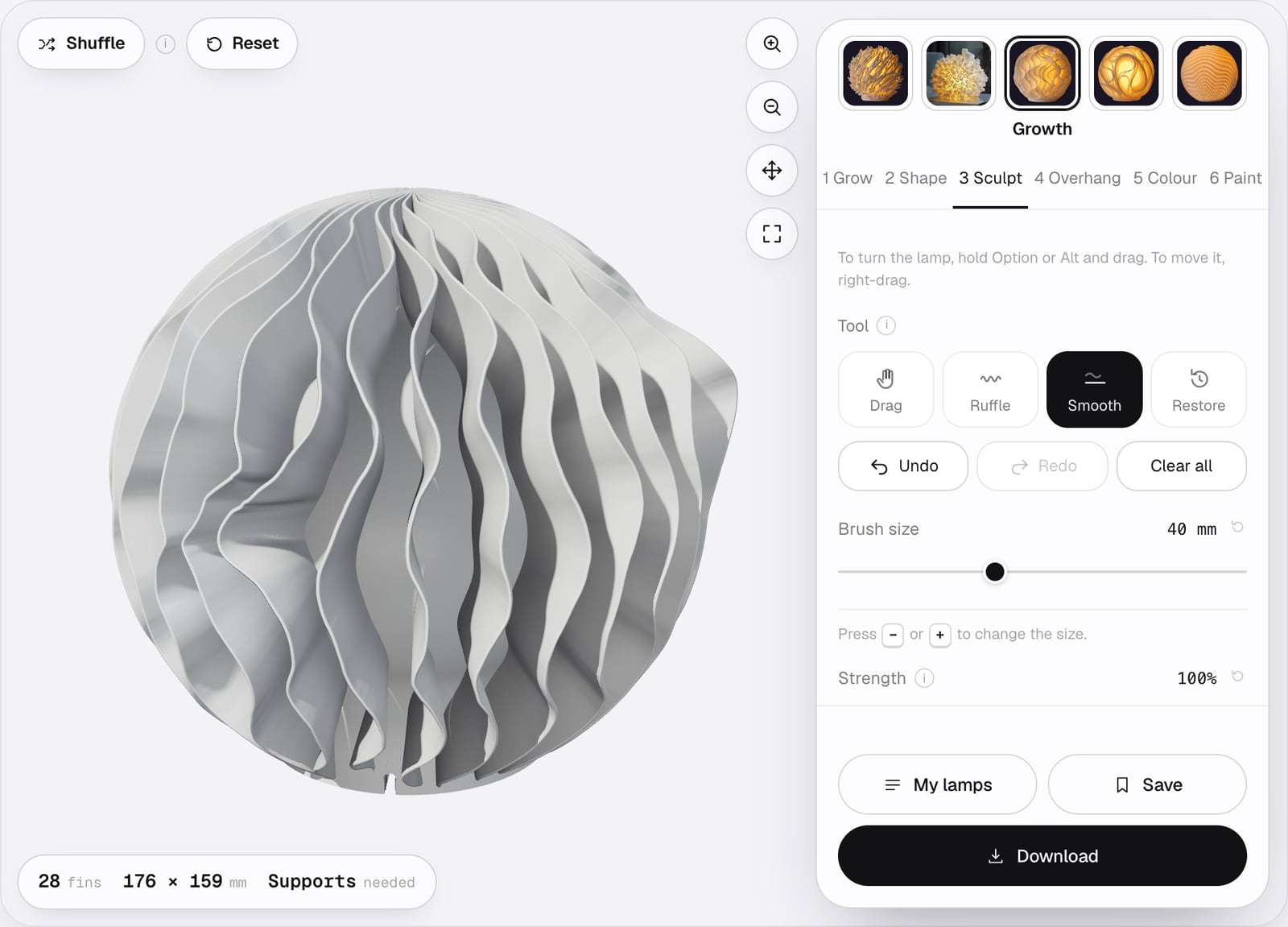

• 「引っぱる」は、ブラシの下にあるフィンの部分を手の動きに合わせて動かします。ブラシを大きくするほど、より広い範囲を、より遠くまで動かせます。
• 「波立てる」は、ブラシを当てているところで、フィンのフリルを深くします。
• 「ならす」は、フリルを穏やかにします。
• 「戻す」は、ブラシの下の部分を、育ったときの形へ近づけます。

「ブラシのサイズ」は16mmから80mmまでで、初期値は40mmです。キーボードでは、−キーと+キーで変えられます。「強さ」は10%から100%までで、ブラシがフィンをつかむ強さと、「波立てる」「ならす」「戻す」が効く速さを決めます。「元に戻す」「やり直す」「すべて消す」は、ツールの下にあります。

ブラシの下の部分はブラシについて動き、そのまわりのフィンはなめらかに曲がって隣のフィンを押しのけます。手を離しても、与えた形はそのまま残ります。ランプがもう一度育つと、加えたストロークは新しいフィンの上で再現されます。

3Dプリンターは、各レイヤーを下のレイヤーの上に積み重ねていきます。そのため、外へ張り出して水平に近づきすぎた面の下には、支えるものが何もありません。そこにスライサーが追加するのがサポートで、プリント後に折って取り除く仮の構造です。Bambu Studioのガイドにあるとおり、どの面にサポートが付くかは、スライサーのサポートしきい値角度で決まります。

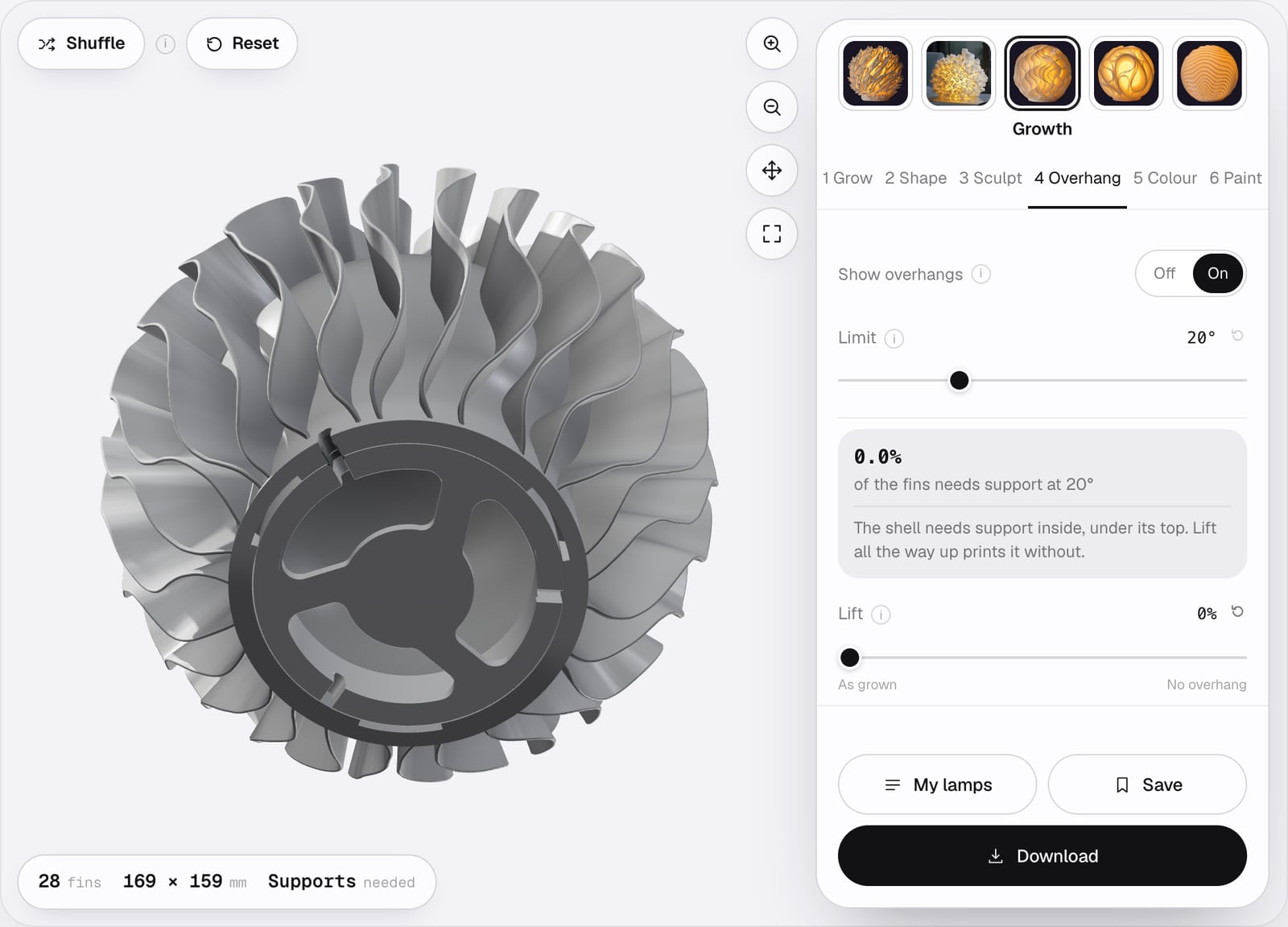

1. 1「4 オーバーハング」を開き、「オーバーハングを表示」を「オン」にします。サポートが必要になる部分が赤くなります。
2. 2「限界」を、お使いのスライサーのサポートしきい値角度に合わせます。10°から45°まで設定でき、初期値は20°です。ダウンロードするプロジェクトにも同じ角度が使われます。

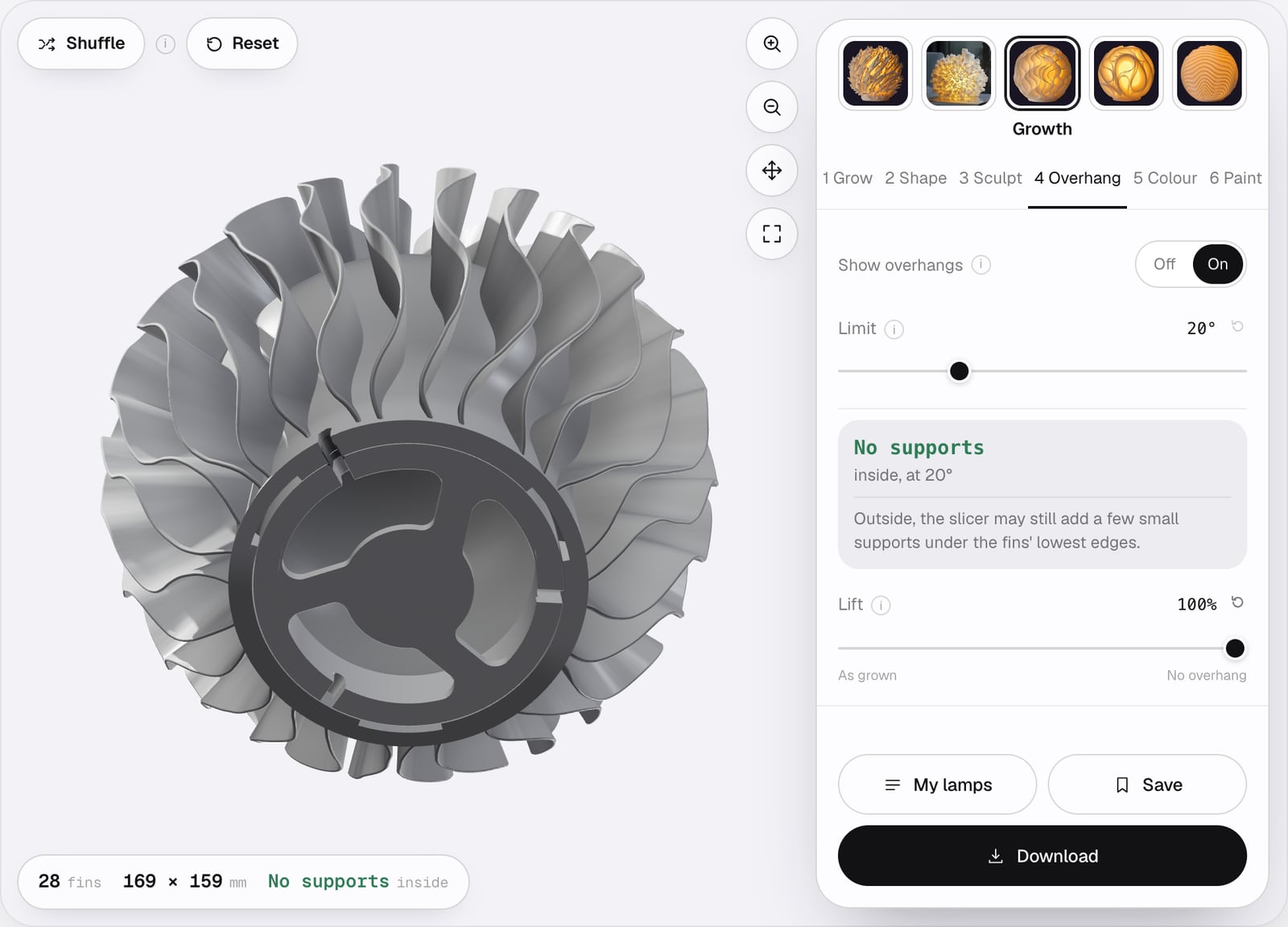

3. 3「持ち上げ」を右へドラッグします。フィンの最も低い縁と、シェルの内側の天井が持ち上がり、最も傾いているフリルが落ち着きます。「オーバーハングなし」と表示される100%では、シェルの内側はサポートなしでプリントできます。

パネルには、残っているサポートが表示されます。「限界」の角度でサポートが必要なフィンの割合と、シェルの内側、天井の下にサポートが必要かどうかです。スタジオの初期値である20°では、フィンにサポートは要りません。「持ち上げ」の初期値は75%で、この状態ではシェルの内側にまだサポートが残りますが、100%にするとなくなります。外側では、スライサーがフィンの最も低い縁の下に小さなサポートをいくつか追加することがあります。

「限界」を高くするほど、ランプには厳しい条件になります。45°では、フィンの0.2%にサポートが必要になり、「持ち上げ」を100%にしてもシェルの内側にサポートが必要です。「限界」を下げるか、ランプを高くすれば、サポートなしでプリントできます。

プロジェクトではサポートをツリーサポートとしてオンにしたままなので、それでも必要な部分にはサポートが付きます。

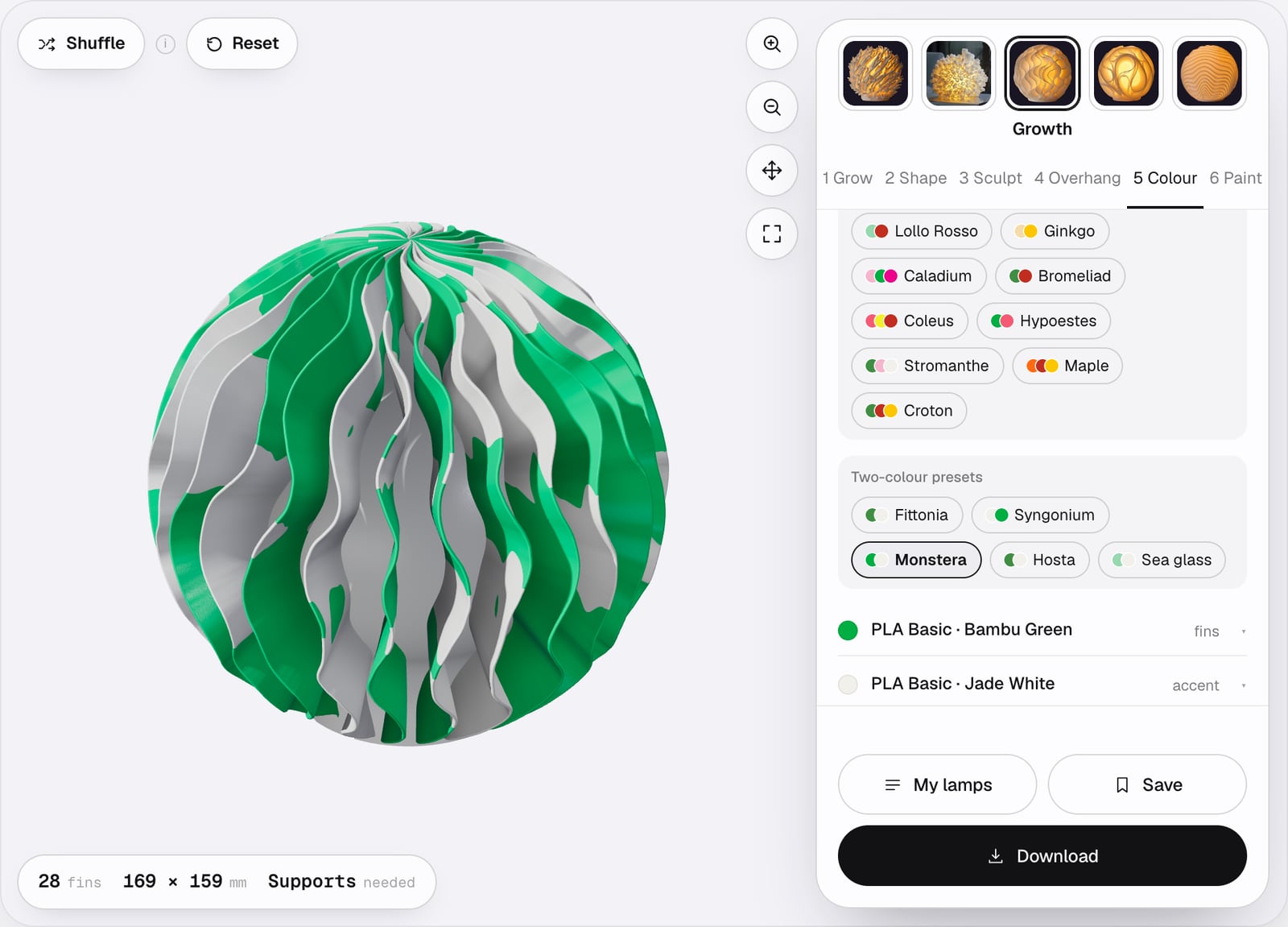

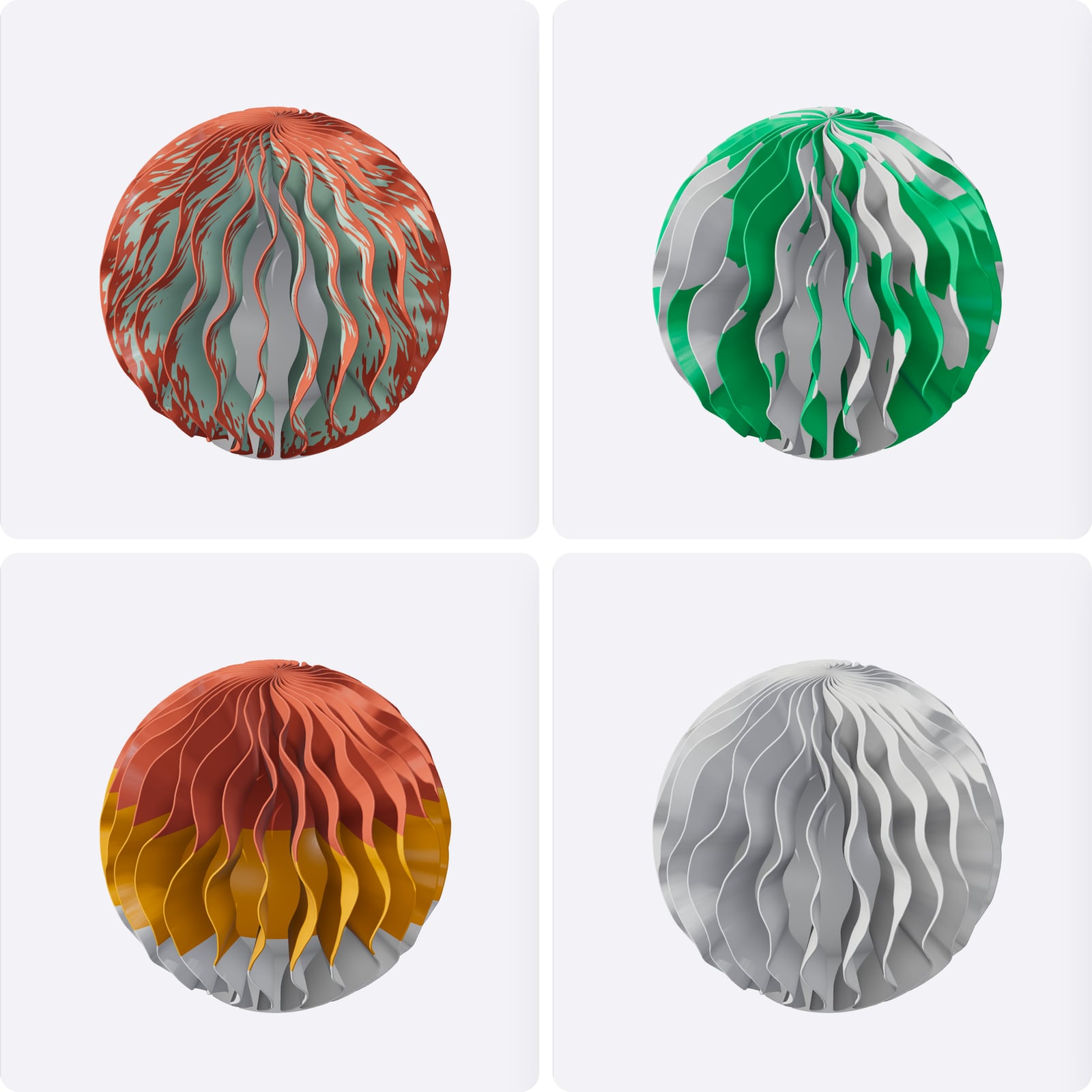

「カラー」のステップでは、まず素材をPLAかPETGから選びます。次に、ランプ全体のスタイルを選びます。

• オーガニック：フィンに葉の模様で色を塗り分けます。「ロロロッサ」や「イチョウ」から「カラジウム」や「クロトン」まで、葉にちなんだ名前の9種類のオーガニックのプリセットか、「モンステラ」や「シーグラス」など5種類ある2色のプリセットから1つ選びます。
• ストライプ：ランプの下から上へ重なる色の帯です。色の切り替えは、それぞれプロジェクトに正確な高さで設定されます。12種類のストライプのプリセットから1つ選び、「繰り返し」でパレットをランプの下から上へ1、2、3、4、8、16回繰り返せます。回数を増やすほど、ストライプは細く、多くなります。

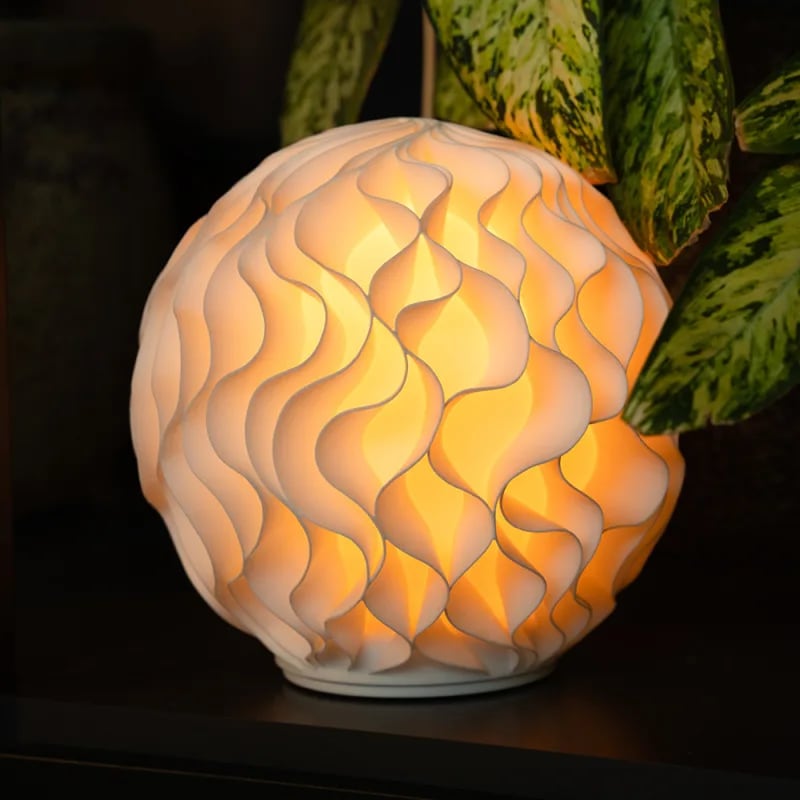

• 単色：写真の白いランプのように、ランプ全体を1本のスプールでプリントします。

パレットの色はそれぞれ1行ずつ並び、押すとランプのその部分に使う別のスプールを選べます。フィンの内側にあるシェルには「単色」のスプールを使い、プリセットではこれを白にしているので、光は白いままです。スタジオは、専用の色にしたロゴも含めてランプに必要なスプールの本数を数え、AMS 1台に入る4本を超えると知らせてくれます。

ストライプとオーガニックはマルチカラープリントです。プリント中にフィラメントを切り替えるので、AMSを備えたプリンターのように、フィラメントを自動で切り替えられるプリンターが必要です。オーガニックはどのレイヤーにもすべての色が必要なため、プリンターはストライプのときより頻繁にフィラメントを切り替えます。そのぶんプリントは遅くなり、パージも増えます。

PLA ベーシックとPLA 半透明は、1つのランプで組み合わせられます。PETGはPLAとよく接着しないため、PETGのランプは全体をPETG 半透明でプリントします。

• 潮：アクセントカラーが足元から波打つ線まで上がります。
• 縁取り：すべてのフィンの縁に沿ってアクセントカラーを入れます。内側の境目は、葉の縁のように波打ちます。

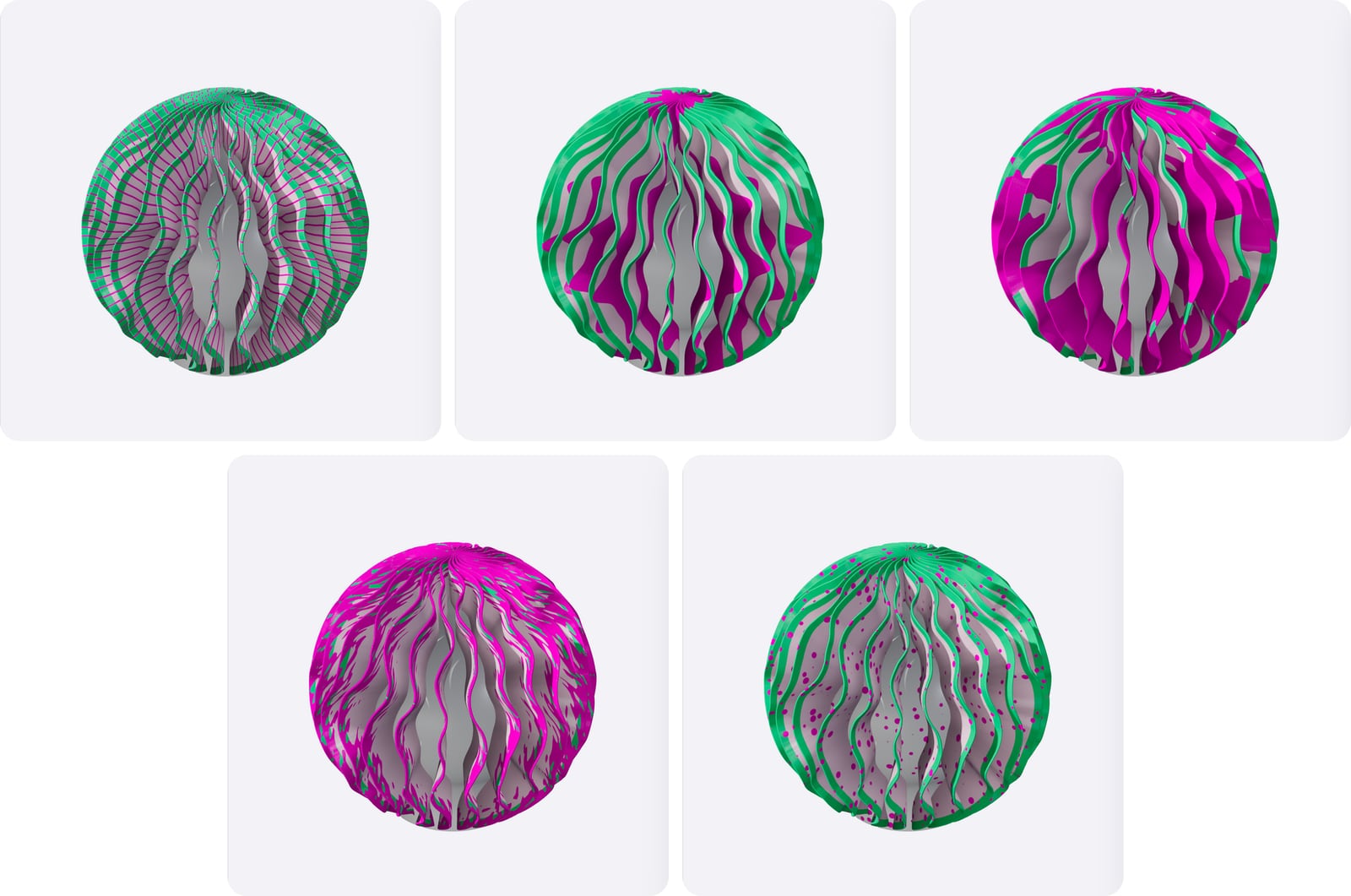

• 模様：次の中から選びます。「葉脈」は、イチョウの葉のように、シェルから扇状に広がり、縁に向かって二股に分かれます。「中斑」は、カラジウムの葉の中心のように、シェルのまわりの色がフィンに沿って尖りながら外へ伸びます。「縞斑」は、斑入りの葉のように、シェルから縁まで縞が走ります。「ぼかし」は、レタスの葉の赤い縁のように、縁に沿った色が内側へ薄れながら細かく途切れていきます。「ドット」は、3つのサイズの丸いドットです。
• なし、少なめ、多め：模様をどれだけ入れるかを選びます。
• スケール：模様を最大250%まで大きくします。

ツール

• 「ブラシ」は、ドラッグしたところを塗ります。「色」「模様」「ブラシのサイズ」を選びます。サイズは6mmから40mmまでで、キーボードでは−キーと+キーで変えられます。
• 「塗り潰し」は、フィン1枚まるごと、またはシェルを塗ります。フィンをクリックするとそのフィンを、いくつものフィンの上をドラッグするとそれぞれのフィンを塗りつぶします。
• 「画像」は、画像や形をランプにのせます。自分の画像を選ぶか、「オウムガイ」「イチョウ」「蝶」「クラゲ」「マンダラ」「雪の結晶」「シダ」「蓮」の8つの形から1つを選びます。ランプの上でドラッグして動かし、「画像のサイズ」と「回転」を決めたら、「配置」を押します。
• 「消しゴム」は、塗った色を消します。塗りつぶしたフィンをクリックすると、その塗りつぶしも消えます。「元に戻す」「やり直す」「すべて消す」は、ツールのすぐ下にあります。

模様と色

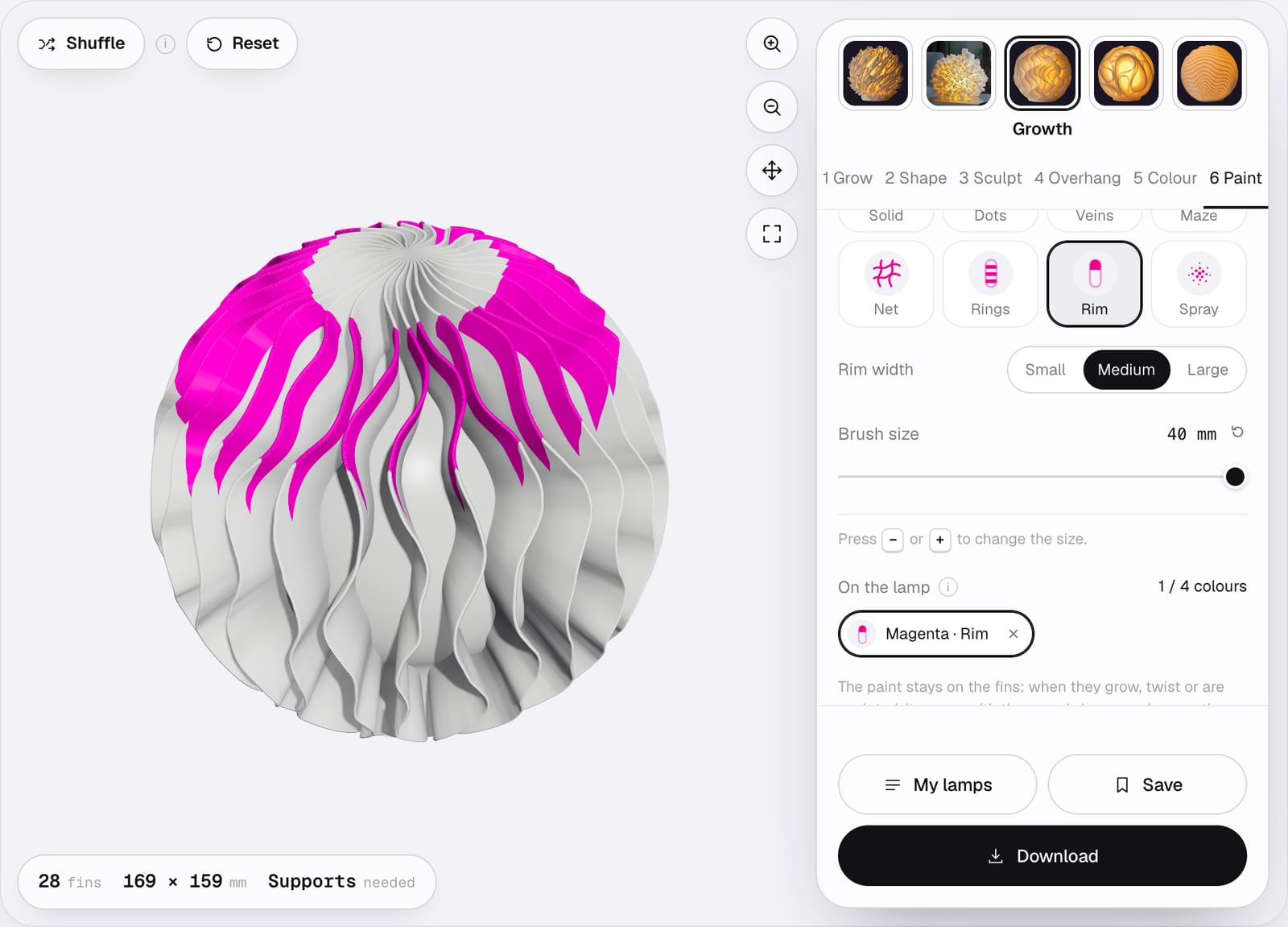

ブラシは「ベタ塗り」のほかに、「ドット」「すじ」「迷路」「網目」「リング」「縁」「スプレー」で塗ることができ、それぞれ「小」「中」「大」の3つのサイズがあります。「リング」と「縁」はフィンの縁に沿って入り、「スプレー」はストロークの端に向かってまばらになる細かな斑点です。色の列にはランプの上で映えるスプールが候補として並び、プラスボタンを押すとすべてのスプールが表示されます。

ペイントはフィンについたままです。フィンが育ったり、ねじれたり、スカルプトされたりしても、一緒に動きます。フィンは薄いので、ペイントは両面から見えます。1つのランプに使える塗りの色は4色までで、それぞれどの模様・サイズでも使え、スタイルは全部で16種類まで、画像は3つまでです。

ペイントしたランプは、オーガニックと同じようにプリントされます。プリンターがより頻繁にフィラメントを切り替えるので、時間がかかり、パージも増えます。

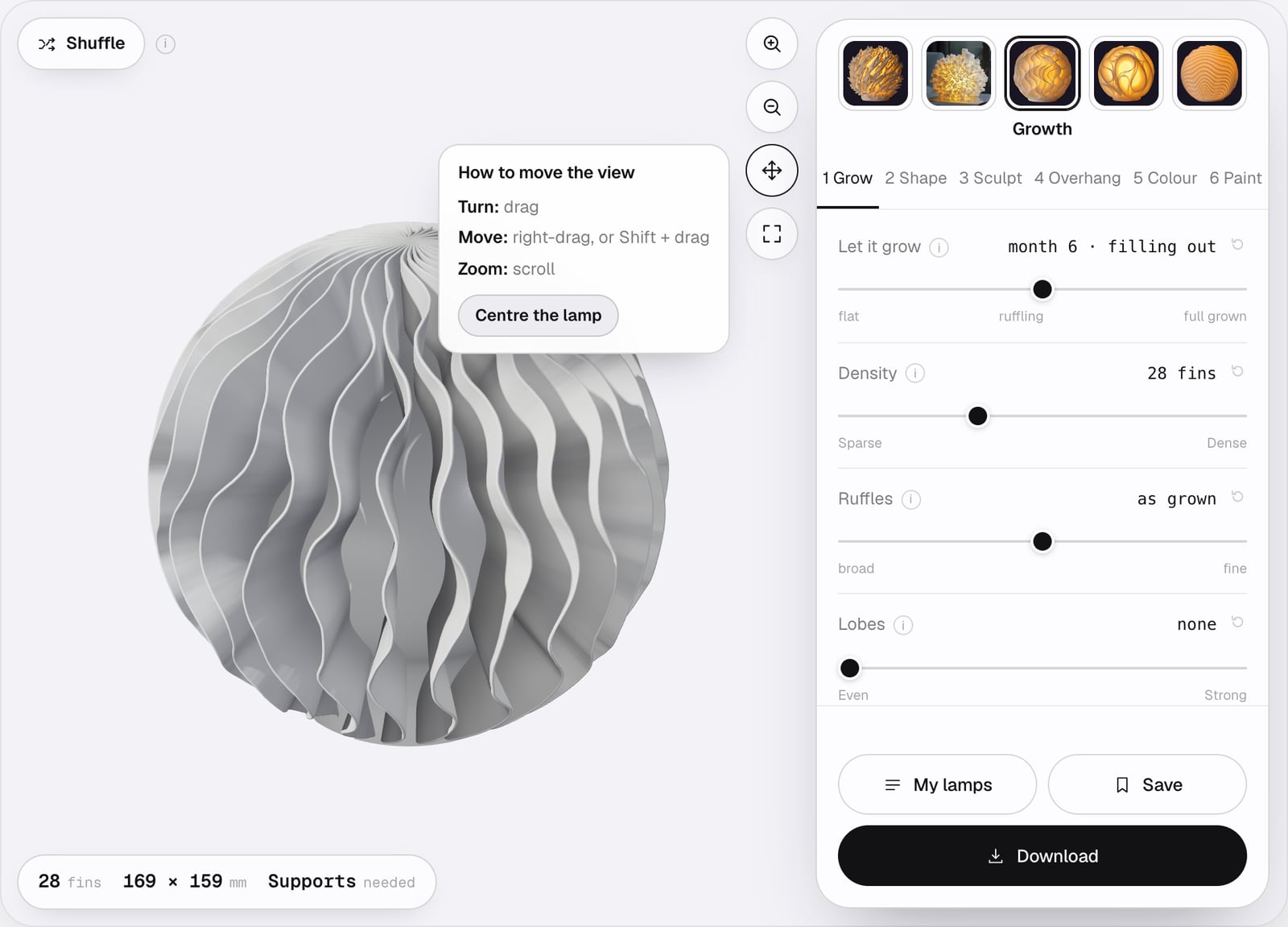

• 回転：ランプをドラッグします。
• 移動：右ドラッグするか、Shiftキーを押しながらドラッグします。
• ズーム：スクロールするか、3Dビューのズームボタンを使います。
• スマートフォンやタブレット：1本指でドラッグすると回転、2本指でドラッグすると移動、ピンチでズームします。

4つの矢印のボタンを押すと、これらの操作が表示されます。その中の「ランプを中央に戻す」ボタンで、ランプが中央に戻ります。

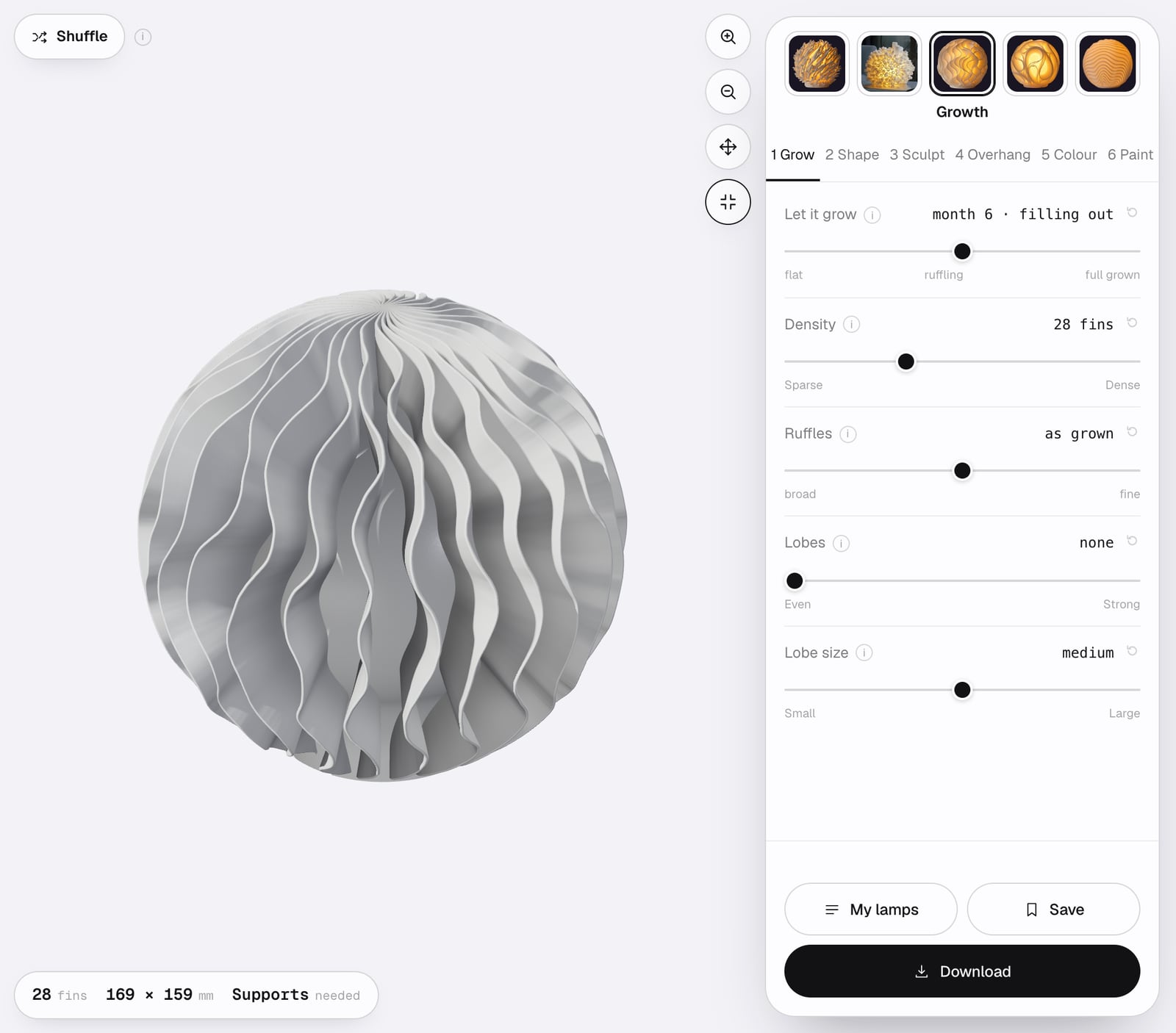

全画面表示

4つの矢印のボタンの下にある全画面表示のボタンを押すと、スタジオが画面いっぱいに広がります。全画面表示を終了するには、もう一度このボタンを押すか、Escキーを押します。

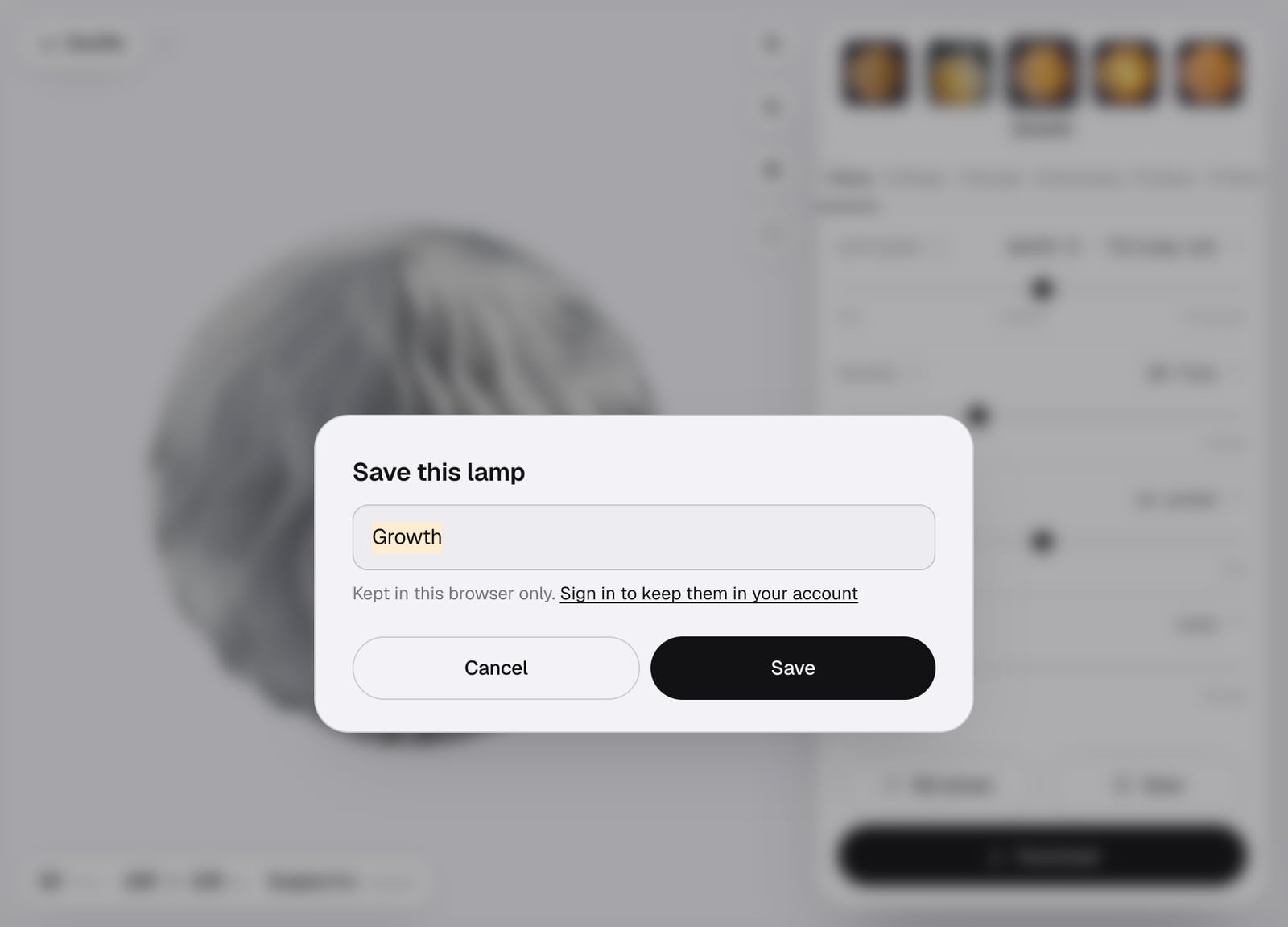

アカウントがない場合、ランプはこのブラウザにのみ保存されます。ログインするとアカウントに保存されるようになり、ブラウザに保存していたランプもアカウントに移ります。

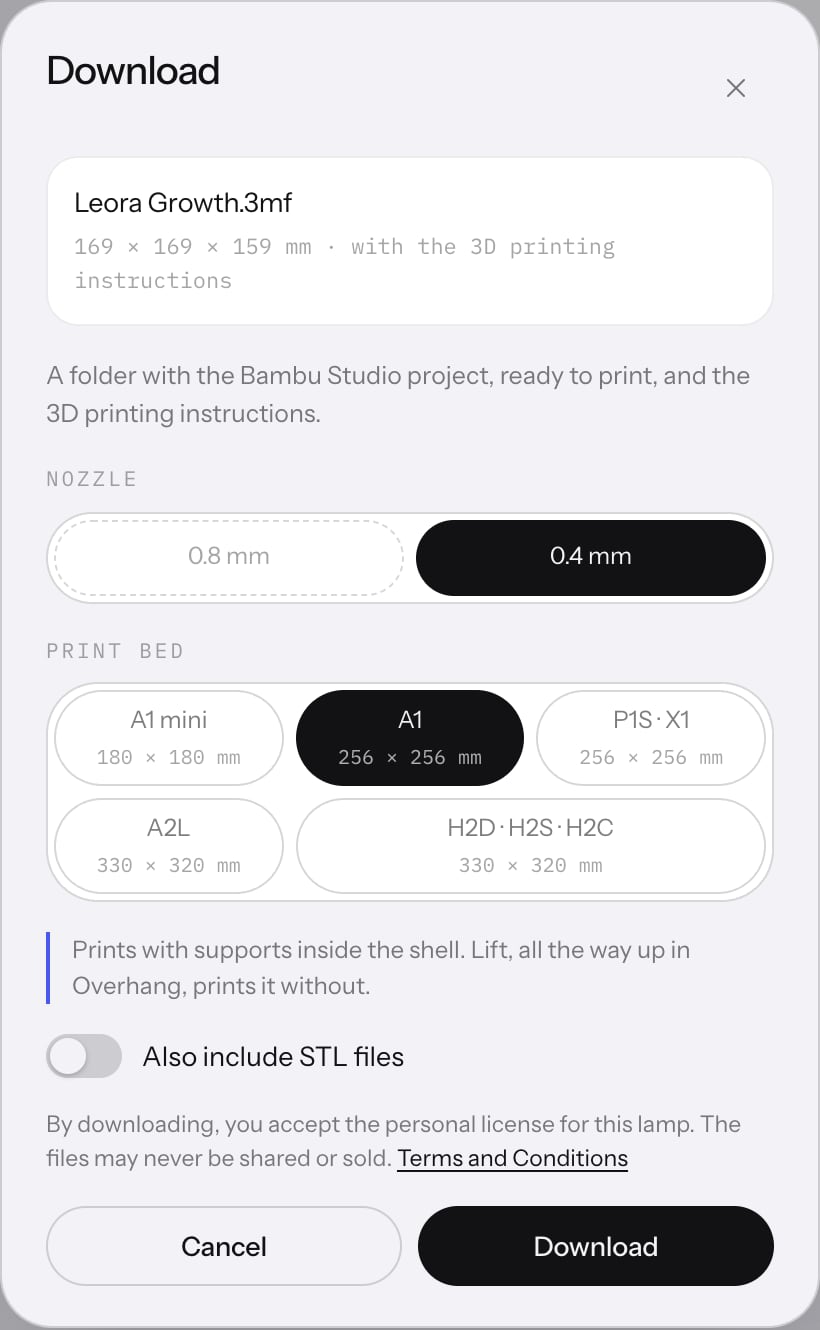

1. 1パネル下部の「ダウンロード」を押します。
2. 2ノズルを確認します。グロースランプは0.4mmノズル用に作られているので、0.4mmが選ばれています。
3. 3お使いのプリンターのベッドを、A1 mini（180×180mm）、A1（256×256mm）、P1S・X1（256×256mm）、A2L（330×320mm）、H2D・H2S・H2C（330×320mm）から選びます。ランプが収まらないプリンターはグレー表示になり、押すと理由が表示されます。
4. 4Bambu StudioやOrcaSlicer以外のスライサーを使う場合（たとえば、ほかのメーカーのプリンターを使う場合）は、「STLファイルも含める」をオンにします。
5. 5「ダウンロード」を押します。ダウンロードすると、このランプのライセンスに同意したことになります。ファイルの共有や販売は、いかなる場合も認められません。

ダウンロード画面には、ランプがシェルの内側にサポートを付けてプリントされるかどうかと、「オーバーハング」のステップで「持ち上げ」をいっぱいまで上げればサポートなしでプリントできることも表示されます。

フォルダの中身は次のとおりです。

• ランプの3MFファイル：Bambu StudioとOrcaSlicer用のプロジェクトです。プレート1がランプ、プレート2がLEDハウジングで、Bambu Labのプリンター、プロセス、フィラメントのプリセットが設定され、色も割り当て済みです。
• グロースランプのプリントと組み立ての手順書（PDF）。
• フィラメント一覧.txt：ランプに使うフィラメントを、プロジェクトと同じ番号で並べた一覧。
• ライセンス.pdf：ダウンロード時に同意したライセンス。
• 「ほかのスライサー用 (STL)」フォルダ：STLファイルを含めた場合は、ランプとLEDハウジングのSTLファイルが入っています。STLファイルには色の情報は含まれません。

A1 miniでは、単色のグロースランプを高さ180mmまでプリントできます。2色以上のランプは横にプライムタワーを置くスペースが必要なので、256mm以上のベッドが必要です。

3MFプロジェクトをBambu StudioまたはOrcaSlicerで開けば、すべての設定がそろっています。ほかのスライサーでは、STLファイルと次の主な設定を使ってください。

• ノズル

  値

  0.4mm

• レイヤー高さ

  値

  0.20mm、初期レイヤー0.20mm

• ウォール

  値

  3周（ランプはウォール生成にArachneを使い、1.2mmのフィンを線3本でプリント）

• インフィル

  値

  ランプはジャイロイド25%、LEDハウジングは15%

• 上面パターン

  値

  同心円

• 速度

  値

  外側ウォール60mm/s、内側ウォール160mm/s、オーバーハングでの減速はオン

• サポート

  値

  オン、ツリー、しきい値角度は「限界」の値（初期値は20°）、トップ面とのZ間隔0.23mm

• ビルドプレート

  値

  テクスチャードPEI、薄くのりを塗る

• フィラメント

  値

  PLAまたはPETG（スタジオの色はBambu LabのPLA ベーシック、PLA 半透明、PETG 半透明）

ダウンロードするプロジェクトの設定です。また、A1では、ランプが高くなるにつれてプロジェクトが少しずつ速度を落とし、高さ120mmで60mm/s、164mmで30mm/sになります。お使いのプリンター、フィラメント、部屋の環境に合わせて微調整してください。

• ベッドが180×180mm以上の3Dプリンター。ダウンロードには、Bambu Labの180×180mm・256×256mm・330×320mmベッド向けのすぐに使えるプロジェクトと、ほかのどのプリンターでも使えるSTLファイルが含まれます。
• 0.4mmノズル。
• ランプの色に合わせたPLAまたはPETGのフィラメント。スタジオの色はすべてBambu Labのスプールです。ほかのメーカーのフィラメントも使えますが、プリントの品質、はめ合い、光の透け方が変わることがあります。Leoraの手順書では、PLA ベーシックのジェードホワイトをおすすめしています。
• 2色以上使う場合（オーガニック、ストライプ、ペイント、または専用の色にしたロゴ）は、AMSを備えたプリンターのように、フィラメントを自動で切り替えられるプリンターと、3MFプロジェクト（STLファイルには色の情報が含まれないため）。
• Bambu LabのLEDランプキット001（「Bambuのランプキット」とも呼ばれます）と、認証済みの5V USB電源アダプター、またはUSBポート。
• ビルドプレート用のスティックのり。

スタジオでのデザインは無料です。グロースランプのダウンロードは、PlusプランとProプランに含まれます。Plusは個人利用向けに年間100回、Proは年間1,000回のカスタマイズを含み、Proにはランプを世界中でプリントして販売できる商用ライセンスも付きます。

スタジオでは、コーラルランプとブルームランプもデザインできます。3Dプリンターでコーラルランプを作る方法と、ブルームランプがほぼサポートなしでプリントできる仕組みをご覧ください。
